Tiedätkö, miten sähkö kulkee? Tunnistatko erilaiset johdot?
Ilmajohtoja korvataan maakaapeleilla nyt myös haja-asutusalueilla. Osa verkosta tulee jatkossakin jäämään maanpinnan yläpuolelle ilmajohdoiksi. Tiedätkö, miltä ne näyttävät maastossa?

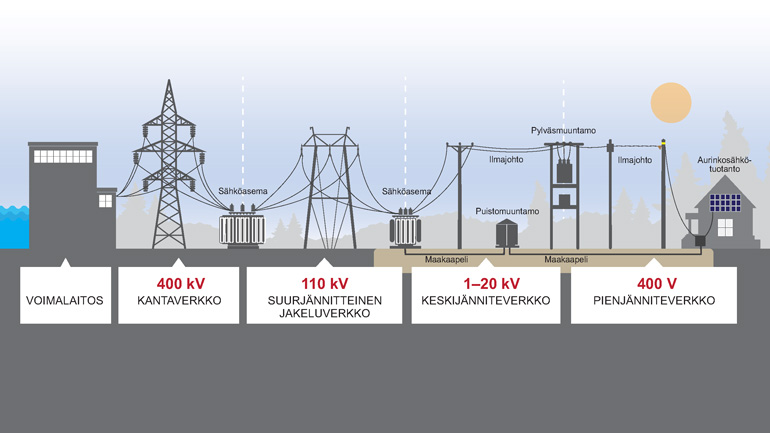

Sähkö tuotetaan voimalaitoksilla, joilta se siirretään Fingrid Oy:n ylläpitämään valtakunnalliseen kantaverkkoon. Sen jännite on 110, 220 tai 400 kilovolttia. Sähköasemalla jännite muunnetaan jakeluverkkoon sopivaksi, oman verkkoyhtiön jaettavaksi eteenpäin käyttäjille. Keskijänniteverkossa jännite on yleisimmin 20 kilovolttia. Jakelumuuntamossa jännite muunnetaan edelleen 400 volttiin jaettavaksi pienjänniteverkossa koteihin. Kodit yhdistyvät pienjänniteverkkoon liittymisjohdolla, joka tuo virran sähköpääkeskukseen, josta sähkö jaetaan edelleen erilaisten kodinkoneiden ja laitteiden tarpeisiin.

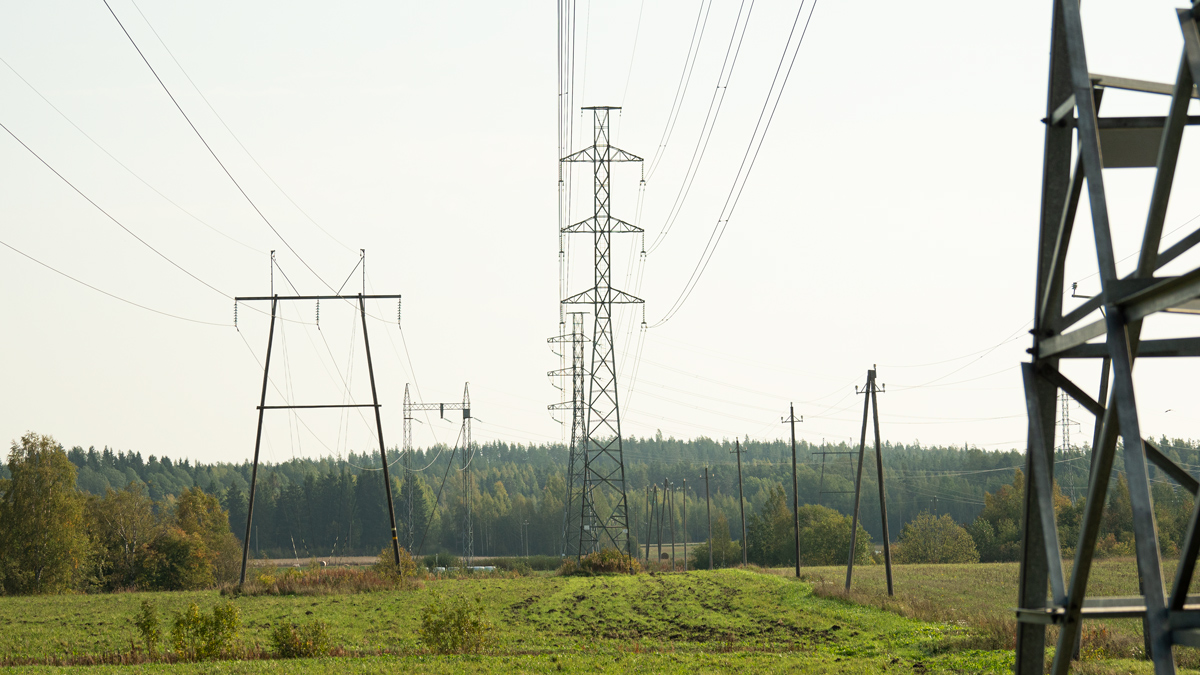

Suurjännitejohdot tunnistat eristinlautasista
Valtakunnallisessa kantaverkossa käytetään 110–400 kilovoltin suurjännitejohtoja. Lisäksi 110 kilovoltin johtoja on käytössä sähkönjakelussa myös alueellisilla verkkoyhtiöillä. Suurjännitteisillä voimajohdoilla siirretään sähköä pitkiä etäisyyksiä voimalaitoksilta lähemmäksi kulutuskeskuksia. Ne voit tunnistaa eristinketjun pituudesta ja eristinlautasten lukumäärästä.
| Johdon jännite | Eristinketjun pituus | Eristinlautasten lukumäärä |
| 110 kV | noin 1 metri | 6–8 kpl |
| 220 kV | noin 2 metri | 10–12 kpl |
| 400 kV | noin 4 metri | 12–18 kpl |
Keskijännitteinen ilmajohto on etävalvottu
Keskijänniteverkko (20 kV) kulkee sähköasemien ja jakelumuuntamoiden välillä. Ilmajohtoja näet tavallisimmin teiden varsilla. Tunnistat sellaisen yleisimmin orsirakenteesta, jossa on kolme johtoa joko pienissä koukuissa tai eristimellä erotettuina pylväästä. Ilmajohto on herkkä häiriöille. Osa johdoista on korvattu kaapeloinnilla. Keskijänniteverkko on etävalvottu, joten siinä näkyvät häiriöt näkyvät verkkoyhtiön valvomossa.
Käytössä on myös musta, kierteinen 1 kV:n linja, joka sietää enemmän puiden painoa ja on vähemmän herkkä häiriöille. Tunnistat sen johdosta roikkuvasta ruskeasta kolmiosta ja keltaisesta nauhasta pylvään päässä. Se ei ole etävalvonnan piirissä.
Pienjännitelinja kulkee muuntamolta kotiin
Pienjännitejohto on yleensä musta, kierteinen, ns. AMKA-kaapeli. Se siirtää sähkön loppukäyttäjälle. Pienjännitejohto ei ole etävalvottu.
Erotatko sähkölinjan puhelinlinjasta?
Maastossa kulkee vielä puhelinkaapeleita. Ne ovat mustaa lakritsipötköä muistuttavaa johtoa. Puhelinkaapeli voi kulkea sähköjohdon kanssa samassa pylväässä, usein alimmaisena. Pelkkä puhelinlinja on yleensä sähkölinjaa matalampi. Puhelinlinjan hoito ei kuulu sähköyhtiölle.
